Quantifoil

Quantifoil Micro Tools GmbH成立于1999年，位于德国耶拿，是一家以持续改进和可持续发展为目标，以客户服务为核心的优秀企业。公司集研发生产销售为一体，主要研发生产电子显微镜实验中的量子箔微型工具，促进结构解析行业的发展。

得益于我们不断的研发支出，目前，QUANTIFOIL拥有用于扫描电镜的多种几何形状的网格量子箔，其中，以Holey碳薄膜尤其突出，是全球第一个孔洞尺寸、形状和排列的多孔支撑箔。

通过不断扩大产品范围，至今为止，该公司的产品涵盖了25种不同的几何形状的支撑金属箔。客户涵盖全球30个国家，多年来为多项研究添砖加瓦。

Company Profile

Quantifoil Micro Tools manufactures and markets its proprietary QUANTIFOIL®support foils for electron microscopy. Our Holey Carbon Films were the first perforated support foils with pre-defined hole size, shape and arrangement. By successively expanding our product range we can provide 25 different geometries of our QUANTIFOIL®support foils on various types of TEM grids. Customers from 30 countries also value our willingness to respond to special requirements and benefit from our experience in micro structuring.

Quantifoil

QUANTIFOIL® with 2 µm hole size and 2 µm period

To ensure the quality of our QUANTIFOIL® support foils and other carbon coated grids our technical staff is skilled and experienced at checking every support foil using our optical microscopes and several of every batch produced using our electron microscopes.
We supply directly to end users at Universities and Research Institutes worldwide, as well as through an established network of distributors.

Quantifoil Micro Tools was founded in 1999 in Jena and is a owner-led business focused on continuous improvement and sustainability. Since then Quantifoil has grown continuously and employs more than ten highly qualified employees today.

Quantifoil公司图片

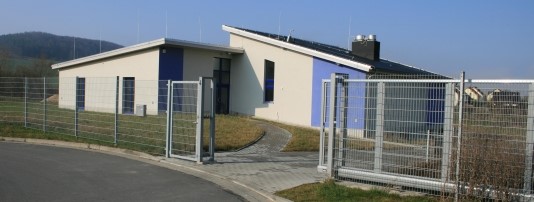

In 2012 we moved into our new facility in Großlöbichau near Jena to accomodate the growing business and to ensure the coming technical requirements.

新研产品：

UltrAuFoil®空心金膜

这些新研制的用于电子低温显微镜的超稳定金载体将减少冷冻标本在成像过程中的运动。这提高了图像对比度和质量，导致更好的三维重建与较少的数据。

UltrAuFoil®空心金膜

其它热销产品：

多孔碳支持膜

空心炭膜	简介	应用领域
圆形	带圆孔的主要用于cryo-EM。孔的圆度对于形成恒定厚度的冰层是有利的。	选择的孔径取决于所用的放大倍率，以及是否希望在图像中包含支撑膜。
正方形	具有方孔和相对窄条的金属片可用于电子显微镜以支撑薄的碳膜，而碳膜本身太脆弱，无法跨越网格正方形。	具有方孔的QUANTIFOIL®类型在一方面最大的开口面积和另一方面的机械稳定性之间实现了最佳选择。
多点形	多点形多孔膜，其中，重复各种孔尺寸，形状和布置的图案。	除圆形孔外，该图案还包括椭圆形的孔，这些椭圆形在高倾斜角度（约70°）时呈圆形。圆孔的直径分别为1 µm，1.4 µm和2 µm。椭圆孔的尺寸为1 µm x 4 µm和2 µm x 8 µm（分别沿最短和最长的轴）。

碳涂层网格

在低温成像过程中，传统的碳支撑物会移动，特别是在辐照开始时。这种运动模糊了图像，使得很难确定小分子和具有挑战性的分子的结构。

经过改进的碳涂层网格能明显优化这种缺陷，给客户更好的使用体验。

品名	简介
碳	纯碳薄膜的厚度取决于网目尺寸，范围在10到20 nm之间。尽管碳层薄，但碳膜是完全平坦的。
福马尔®/碳膜为Formvar®	Formvar®/碳膜为Formvar®涂层网格覆盖一层薄的碳（标准碳厚度2-4纳米，应要求更厚）。由于它们在电子束中具有更好的导电和热传导性能，因此在电子束中比纯Formvar更稳定。Formvar®。
Formvar®	TEM网格上最简单的支撑膜是Formvar®涂层。它给用户很高的灵活性，使他们的支持电镜适应具体的需要。
Formvar®	Formvar®薄膜提供了一个莱西网状结构，具有较高的开敞率。孔的大小差别很大，而且杆非常薄。
经典Holey碳	经典的Holey碳薄膜有不同大小和形状的孔。与莱西碳薄膜相比，其空旷面积百分比较低。由于孔洞的随机排列和尺寸，莱西碳薄膜不太适合于现代电子显微镜方法，如自动数据采集。

特殊支撑箔和定制支撑箔

品名	简介
QUANTIFOIL多孔自选薄膜	利用我们的QUANTIFOIL®，几何形状，但是，碳不符合您的喜好吗？我们还提供塑料和材料，可以通过真空蒸发沉积。
QUANTIFOIL®多孔SiO2薄膜	除碳外，目前最受欢迎和已经确立的材料是SiO。
QUANTIFOIL®上面有一层超薄的连续碳	我们提供我们的QuANTIFOIL®顶部有一层超薄碳的多孔碳薄膜。最常用的厚度为2nm。如果你需要一个更稳定的碳层，你可能更喜欢5纳米，甚至10纳米厚。
QUANTIFOIL®特制	一种特殊的治疗方法——QANTIFOIL®空心碳薄膜使它们具有更强的弹性。它们已经成功地被使用，例如用于高剂量断层扫描工作。

参考文献：

Using UltrAuFoils®, designed at MRC's Laboratory of Molecular Biology by Dr Christopher J Russo and Dr Lori A Passmore and produced by Quantifoil Micro Tools, specimen motion can be reduced significantly. (For details see: Ultrastable gold substrates for electron cryomicroscopy, Science, 2014, Vol. 346 no. 6215 pp. 1377-1380).

Quantifoil Micro Tools GmbH

In den Brückenäckern 4

07751 Großlöbichau

Germany

Phone:

Fax:

E-Mail:

+49 3641 223 772

+49 3641 223 773

info@quanti-foil.com
